Çok dalga boylu diyot lazer yığınları: prensipler, kombinasyon stratejileri ve uygulamalar

Diyot lazer yığınlarıyüksek güç uygulamalarında önemli hale geldi, ancak tek dalga boylu sistemler dar spektral bant genişliği ve kısıtlı uygulama senaryoları gibi doğal sınırlamalarla karşı karşıya.

Çok dalga boylu diyot lazer yığınları, katı hal lazer pompalama, tıbbi tedaviler ve spektroskopik algılama gibi ileri kullanımlar için kritik olan spektral genleşme ve güç ölçeklendirme etkinleştirerek bu zorlukları ele alır.

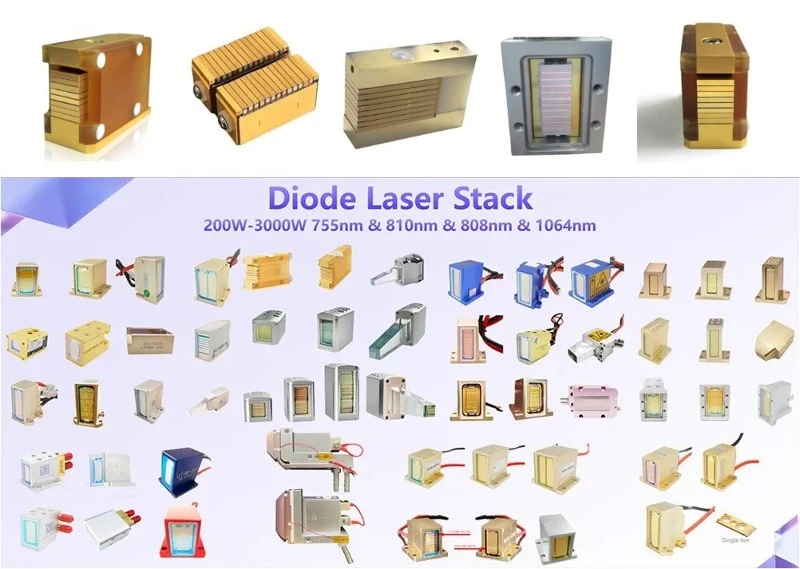

Diyot lazer yığınlarının temel prensipleri

1. Dalgalı Diyot Diyot Lazer Yığınları

• Tek dalga boyu diyot lazer yığınları tipik olarak yüksek güç çıkışı elde etmek için dikey yığın veya yatay dizi konfigürasyonlarında oluşturulur.
• Dikey yığın: Çoklu lazer çubukları, verimli ısı dağılımı için tam olarak hizalanır ve mikrokanal soğutucularla bağlanır ve kilowatt düzeyinde güç ölçeklendirme sağlar.
• Yatay dizi: Lazerler, parlaklığı artırmak için genellikle ışın şekillendirme optikleri (örn. Fast eksen kolimasyon lensleri) ile birleştirilmiş yan yana düzenlenir.
• Güç ölçeklendirme prensibi: İzci sayısını (çubuklar) artırarak ve termal yönetimini optimize ederek, kiriş kalitesini korurken çıkış güç ölçekleri.

2. Çok dalga boylu lazerlerin fiziksel temeli

• Diyot lazerlerindeki çok dalga boyu emisyon, bant aralığı mühendisliğine ve ayarlanabilir emisyon mekanizmalarına dayanır:
• Yarıiletken bant aralığı mühendisliği: farklı kuantum kuyu malzemeleri (örn., ~ 800-1000 nm için GaAs, ~ 1300-1600 nm için inp) kullanılarak, 755nm 808nm 940nm 1064nm, tek bir yığın içinde çoklu dalga boyları üretilebilir.
• Dalga boyu ayarlama mekanizmaları:
• Akım bağımlı ayar: Enjeksiyonun Ayarlanması Akım, taşıyıcı yoğunluk etkileri nedeniyle emisyon dalga boyunu kaydırır.
• Sıcaklığa bağlı ayar: Isıtma/soğutma Aktif bölgenin bant aralığını değiştirerek ince dalga boyu ayarlamaları sağlar.

Çok dalga boylu bir diyot lazer yığınında, 755nm, 808nm, 940nm, 1064nm ve diğer bantların kombinasyonu uygulama gereksinimlerine (tıbbi, pompalama, endüstriyel işleme gibi) esnek bir şekilde tasarlanabilir.

Çok dalga boylu diyot lazer yığınları kombinasyonları:

1. Ortak çok dalga boyu kombinasyon çözümleri

(1) Çift dalga boyu kombinasyonu
755nm + 808 nm

Uygulama: Tıbbi Güzellik (epilasyon, vasküler tedavi)

Güç oranı:

755nm (1-3 çubuk, 50-150 w) + 808 nm (2-4 çubuk, 100-300 w)

Özellikler: 755nm Melanin'i hedefler, 808nm derin ısıtma, terapötik etkiyi sinerjik olarak arttırır.

940nm + 1064 nm

Uygulama: Lazer Pompalama (ND: YAG), Endüstriyel Kesim

Güç oranı:

940nm (3-6 çubuk, 300-600 w) + 1064 nm (2-4 çubuk, 200-400 w)

Özellikler: 940NM Doğrudan Pompalama, 1064NM Enerji Takviyesi, Dönüşüm Verimliliğini Artırma.

(2) Üç dalga boyu kombinasyon
755nm + 808 nm + 1064 nm

Uygulama: multimodal tıbbi tedavi (epilasyon + lipoliz + pıhtılaşma)

Güç oranı:

755nm (1-2 çubuk, 50-100 w) + 808 nm (2-3 çubuk, {100-200 w) + 1064 nm (3-4 bar, {{{{{{{{{{{{{{{{{{{{{{8}

Özellikler: Yüzeysel ila derin dokuların kaplanması, katmanlı tedavi elde etmek.

808nm + 940 nm + 1064 nm

Uygulama: Yüksek güçlü pompalama (fiber lazer)

Güç oranı:

808nm (4-6 çubuk, 400-600 w) + 940 nm (4-6 çubuk, 400-600 w) + 1064 nm (2-3 bar, 200-300}

Özellikler: Geniş spektrumlu pompalama, çeşitli kazanç ortamları (YB, ND gibi) eşleştirme.

(3) Dört dalga boyu tam bant kombinasyonu
755nm + 808 nm + 940 nm + 1064 nm

Uygulama: Bilimsel Araştırma, Askeri (Yönlendirilmiş Enerji), Çok Spektral İşleme

Güç oranı:

755nm (1-2 Bar, 50-100W) + 808nm (2-3 Bar, 100-200W) + 940nm (3-4 Bar, 200-400W) + 1064nm (2-3 Çubuk, 200-300 w)

Özellikler: Tam bant kapsama alanı, yüksek esneklik, ancak karmaşık termal yönetim.

2. Çubuk sayısı ve güç çıkışı

3. Anahtar tasarım hususları

• Dalga boyu aralık optimizasyonu:
• Spektral çakışmadan kaçının (örneğin, 808nm ve 940nm, yeterli aralık nedeniyle birleştirmek daha kolaydır).
• Termal yönetimi:
• Çok dalga boylu yığınlar bağımsız soğutma gerektirir (örn. Mikrokanal soğutma + TEC).
• Işın kalitesi:
• Hızlı eksen kolimasyonu (FAC lensleri) + M² faktörünü azaltmak için yavaş eksen şekillendirme.
• Uygulamaya dayalı yapılandırma:
• Tıbbi: Orta güçle 755nm/808nm'ye odaklanın (<300W).
• Sanayi: Prioritize 940nm/1064nm with power >500W.

Çok dalga boylu diyot lazer yığınlarının uygulamaları

1. Tıbbi ve Estetik Uygulamalar

a) epilasyon sistemleri

Dalga boyu kombinasyonu: 755nm (2 çubuk) + 808 nm (3 çubuk) + 940 nm (2 çubuk)

Güç çıkışı: 350-450 w

Mekanizma:

755nm: yüzeysel tedavi için saç foliküllerinde melanin hedefleri

808nm: folikül kök hücreleri yok etmek için daha derin nüfuz ediyor

940nm: Ağrağın azaltılması için çevreleyen dokunun düzgün ısıtılmasını sağlar

Avantajları:

Tüm cilt tiplerinin tedavisini sağlar (Fitzpatrick I-VI)

Tek dalga boylu sistemlere kıyasla% 30 daha hızlı tedavi süreleri

Azaltılmış yan etkiler (eritem, kabarcık)% 40

b) Vasküler lezyon tedavisi

Yapılandırma: 532nm (1 bar) + 755 nm (1 bar) + 1064 nm (2 bar)

Güç Ayarları:

532nm @ 10-20 w (yüzeysel gemiler)

755nm @ 30-50 w (ara derinlik)

1064nm @ 40-80 w (derin gemiler)

Klinik Faydalar:

Örümcek damarlarının (0. 1-1 mm) ve daha derin varisli damarların eşzamanlı tedavisi (3-8 mm)

Dinamik soğutma epidermal hasarı önler

2-3 seanslarından sonra% 92 boşluk oranı

2. Endüstriyel malzeme işleme

a) Çok metal kaynak sistemi

Yığın Tasarımı:

Bakır emilimi için 808nm (her biri 100W @ 100W)

Çelik/alüminyum için 940nm (her biri 120W @ 120W)

Derin penetrasyon için 1064nm (her biri 150W @ 150W)

Performans Metrikleri:

Kaynak hızı: 8-12 1 mm paslanmaz çelik için m/dk

Bakır eklemler için derinlik / genişlik oranı: 3: 1

Gözeneklilik Azaltma: Tek dalga boylu sistemlere kıyasla% 60

b) Kompozitlerin hassas kesimi

Dalga boyu matrisi:

Polimer matris temiz kesim için 355nm (2 çubuk)

Karbon fiber kopma için 1064nm (4 çubuk)

Kesme Parametreleri:

Kerf genişliği: 50-100 μm

HAZ (ısıdan etkilenen bölge):<20μm

Verim: Mekanik kesimden 5 × daha hızlı

3. Bilimsel ve Savunma Uygulamaları

a) Atmosferik algılama için LIDAR sistemleri

Spektral Yapılandırma:

755nm (su buharı algılama)

850nm (aerosol profili)

1064nm (bulut parçacık analizi)

Nabız Özellikleri:

10kHz tekrar oranı

5ns darbe genişliği

1MJ/Nabız Enerjisi

Tespit Aralığı:

15km'ye kadar troposferik ölçümler

10cm dikey çözünürlük

b) Yönlendirilmiş enerji sistemleri

Taktik Lazer Tasarımı:

İlk hedef edinme için 808nm (12 bar)

Termal zayıflama için 940nm (16 bar)

Yapısal uzlaşma için 1064nm (8 bar)

Katılım parametreleri:

Işın kalitesi: m² <1.5

Güç yoğunluğu: 1km'de 5kw/cm²

Bekleme zamanı:<3s for 5mm steel penetration

4. Gelişen fotonik uygulamalar

a) Kuantum bilgi işlem arayüzleri

Hassas dalga boyu kontrolü:

755.214nm ± 0. 001nm (RB atom manipülasyonu)

1 0 64.531nm ± 0.002nm (yb iyonu adresleme)

Kararlılık Gereksinimleri:

<1MHz linewidth

0.% 01 güç dalgalanması

10^-6 Dalga boyu sürüklenme/saat

b) Biyomedikal görüntüleme

Multispektral OCT Sistemi:

755nm (epidermal katman görüntüleme)

850nm (kılcal ağ görselleştirme)

940nm (subkutan doku haritalaması)

Görüntüleme Performansı:

Eksenel çözünürlük: 3μm

Penetrasyon derinliği: 2,5 mm

A-tarama oranı: 200kHz

Çok dalga boylu diyot lazer yığınları, lazer teknolojisinde önemli bir sıçrama temsil ederek tıbbi, endüstriyel, bilimsel ve savunma uygulamalarında eşi görülmemiş çok yönlülüğü sağlıyor. 755nm, 808nm, 940nm ve 1064nm gibi dalga boylarını stratejik olarak birleştirerek, bu sistemler tek dalga boylu lazerlerin sınırlamalarının üstesinden gelir ve gelişmiş hassasiyet, verimlilik ve uyarlanabilirlik sunar.

Tıbbi ve estetik tedavilerde, çok dalga boylu yığınlar, epilasyondan vasküler lezyon tedavisine, farklı doku derinliklerini ve kromoforları aynı anda hedefleyen vasküler lezyon tedavisine kadar özel terapilere izin verir. Endüstriyel uygulamalar, termal hasarı en aza indirirken, farklı metallerin yüksek hızlı kaynağı ve kompozitlerin temiz kesilmesi de dahil olmak üzere üstün malzeme işlemeden yararlanır. Bilimsel ve savunma sistemleri, gelişmiş lidar algılama ve yüksek enerjili yönlendirilmiş uygulamalar için spektral çeşitliliği kullanır. Kuantum bilgi işlem ve biyomedikal görüntüleme gibi ortaya çıkan alanlar, yeni nesil teknolojilerde kesin dalga boyu kontrolünün kritik rolünü göstermektedir.
